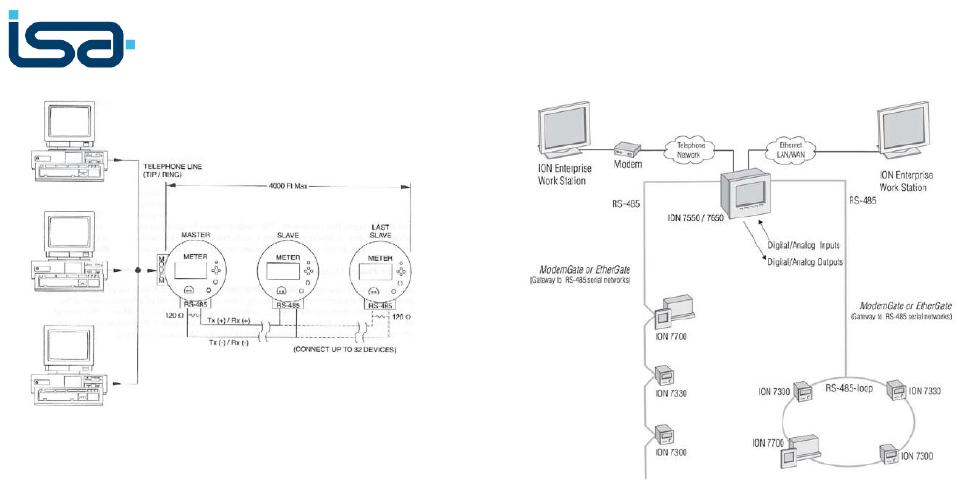

Figura 5. Esquema Master-Slave

2.3. ETHERNET GATE O MODEM GATE

Esta se utiliza en los contadores de energía ION,

es similar al concepto de Máster-Slave también se

utiliza bajo una red RS-485, se cuenta con un

contador configurado como principal y que hace la

función de puerta de entrada hacia los demás

contadores, esta configuración se ha realizado en

aquellas SSEE que inicialmente se instalaron estos

equipos ION, pero en el momento del proyecto no

existía RED LAN en dicha Sub Estación. Por esas

razones se implemento el modo MODEM GATE

que se utiliza la línea telefónica pública o privada,

luego con posterioridad se han implementado

gradualmente la RED LAN en cada SSEE y es en

este momento que se está migrando

progresivamente al modo ETHERNET GATE. La

comunicación a los demás equipos dentro de la

misma SSEE continua siendo por RS-485.

La desventaja de usar estas configuraciones

Modem/EthernetGate, así como de la esquema

Master-Slave, es que si se presentara un problema

en el contador principal los demás contadores que

dependen de la cadena quedan incomunicados.

Como prevención a este tipo de anomalías se ha

previsto tener habilitado los dos tipos de

configuración ModemGate y EthernetGate en

forma simultánea a fin de evitar inconvenientes con

la entrega de la información en forma oportuna al

área de Negocios. Adicionalmente, de forma

mensual se hacen verificaciones de operación del

sistema a fin de evitar inconvenientes de última

hora.

Figura 6. Esquema EthernetGathe /ModemGate

2.4. LAN

Este esquema se encuentra implementado en las

subestaciones más modernas como Chilca,

Planicie, Carabayllo y Desierto, así como en las

ampliaciones que se han realizado en Zapallal,

Santa Rosa, Chavarria, Independencia, Marcona e

Ica. Se cuenta con redes de comunicación LAN,

que se comunican directamente con la PC de

Gestion y/o Rego, lo cual ante un problema en la

comunicación del contador, solo se perdería la

información de dicho contador.

Para la implementación de este esquema, se

requiere la asignación de una dirección IP fija para

cada contador.

Observación:

El intentar centralizar la gestión de todos los

contadores en una sola PC, se corre el riesgo que

por falla de la PC de gestión se perdería la gestión

de todos los contadores, imposibilitando la entrega

oportuna de la información al área de negocios y

consecuentemente al COES.

Para evitar este imprevisto se ha realizado la

gestión de forma descentralizada, esto es, en la

PC de cada Sub-Estacion se ha implementado la

Gestion de los contadores ION, y configurando

adecuadamente el software que los soporta.

Esta forma de operar hace que una falla de una pc

de gestión de una Sub-Estación en particular, la

gestión de los contadores se puede realizar desde

otra PC de gestión de una SE remota, hasta que

se solucione la falla de la PC dañada.
