JORNADAS TÉCNICAS ISA - 2012

5

3.1 GESTION CENTRALIZADA.

Es donde la gestión se realiza desde un único

servidor central, ubicado en la subestación San

Juan, desde el cual se gestionan los contadores

Quantum de las subestaciones de Callahuanca,

Ventanilla e Independencia.

Para esta actividad se cuenta con el software

MiniMaster, programa de Shumberger para la

gestión de los contadores Quantum, funciona en

entorno DOS, es por ese motivo que presenta

problemas de funcionamiento con sistemas

operativos superiores a Windows 98SE.

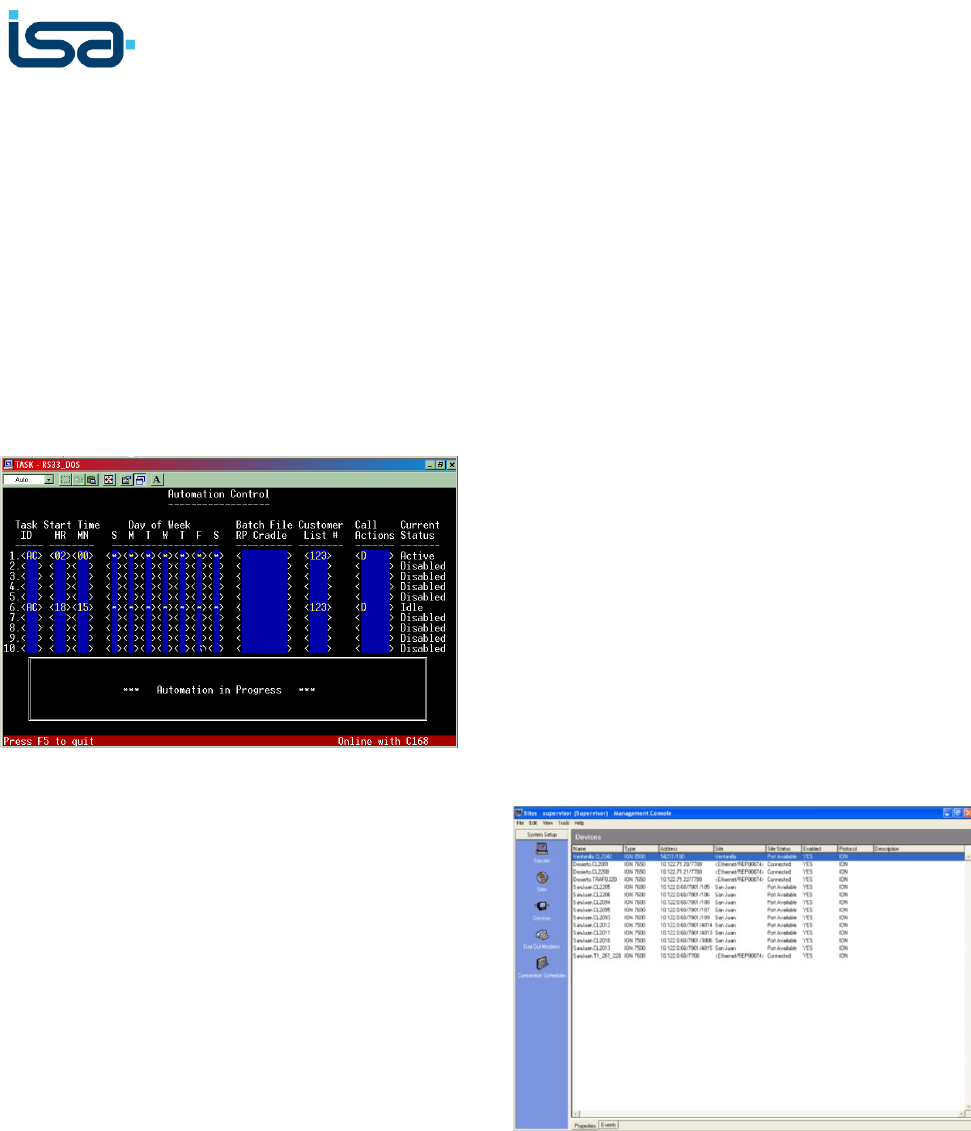

Figura 9. Configuración MiniMaster.

La función utilizada es la de Automation Control,

que creando una lista de los contadores a

gestionar hace la llamada a los contadores según

el día semana y hora indicada. Como se aprecia

en la figura 10.

Ventajas:

 Desde un solo punto (San Juan) se puede

gestionar los contadores de forma remota,

utilizando para ello un modem externo, línea

telefónica privada y/o pública.

 Para obtener la data en este tipo de software

es necesario, con herramientas que están

incluidas; extraer dicha data en formato Texto

(*.PRN), el cual es importado al programa

Excel de Ms.

 Para obtener el archivo de Texto con la data

se ejecuta la herramienta en forma de BATCH

para agilizar este proceso de extracción de la

data.

Desventajas

 Debido a que la comunicación es por modem a

1200Bd, es lenta y si hay problemas en la

línea telefónica o el medio de comunicación se

interrumpe o existe ruido esta puede cortarse.

 El hecho que para su correcto funcionamiento

necesite Windows 98SE requiere de PC

antiguas. No se ha tenido resultados con

maquinas virtuales y en ambiente XP opera de

forma aleatoria.

3.2 GESTION DISTRIBUIDA.

Cada SE gestiona sus contadores, para lo cual se

utiliza las PC de REGO o PC de Gestion de cada

subestación, mediante esta forma se extrae las

lecturas de los contadores ION.

Se cuenta con el software ION Enterprise de

Scheneider, programa en entorno Windows XP, el

cual permite hacer la descarga en tiempo real de

los contadores, generar reportes, (aquí viene lo

bueno) el envió automático de los reportes vía

correo electrónico a los destinatarios que lo

requieren (esta facilidad de generar reporte implica

que se necesite el programa Excel del Office de

MS.

Figura 10. Configuración ION Enterprise.

Ventajas

 Solo se dedica a la gestión de los contadores

locales.

 Menor posibilidad de error en la descarga de la

lectura de los contadores.

 Menor pérdida de información ante una falla en

1 2 3 4 5 6
